Razpon tlaka in varnostna konfiguracija: kontrolni seznam terenskega inženirja za izbiro kompresorja

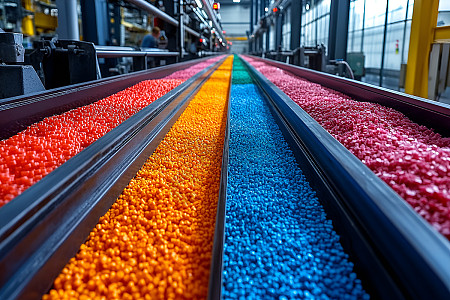

V zadnjem četrtletju so me poklicali v tovarno plastike na Tajskem. Njihova proizvodna linija ni delovala 18 ur. Osnovni vzrok? Vijačni zračni kompresor, ki je brezhibno deloval tri leta, se je čez noč nenadoma zapletel.

Ko sem povlekel hlode, se je sprožil alarm za visoko temperaturo, vendar termični senzor ni bil nikoli povezan z vezjem za izklop v sili. Kompresor je deloval, dokler se rotor ni privaril na ohišje.

Ta incident ni bila okvara stroja. Bila je napaka konfiguracije.

V preteklih letih sem videl podobne zgodbe po vsem svetu – od petrokemičnih obratov na Bližnjem vzhodu do obratov za predelavo hrane v Evropi. Rdeča nit je redko tip kompresorja. Skoraj vedno gre za spregled v varnostni konfiguraciji glede na dejanski delovni tlak.

Ta vodnik ni teoretični dokument. To je praktičen kontrolni seznam, sestavljen iz resničnih okvar, ki zajemajovijačni zračni kompresor, visokotlačne bate in centrifugalne enote, tako da lahko prilagodite prave zaščitne plasti svojemu posebnemu območju tlaka.

Nizkotlačno območje (do 15 barov / 220 psi) – skrita tveganja v "preprostih" sistemih

To je najpogostejši tlačni pas invijačni zračni kompresordominira v tem prostoru. Ker se ti sistemi dojemajo kot "standardni", mnogi operaterji domnevajo, da zadostuje osnovna zaščita. V praksi opažam tri ponavljajoče se vrzeli:

1. Temperaturna logika, ne le temperaturna stikala

Mnogi osnovni modeli vijačnih kompresorjev uporabljajo preprosto bimetalno temperaturno stikalo. Spotakne se pri 120°C, a takrat je olje že koksirano. Pravilno konfiguriran vijačni zračni kompresor mora vključevati senzor PT100 RTD z ožičeno logično zaporo – ne le mehkega alarma v PLC-ju. Krmilnik mora fizično prekiniti napajanje pri 110 °C in zahtevati ročno ponastavitev. Ta edina funkcija prepreči 70 % prezgodnjih okvar rotorja, s katerimi se srečujem po vsem svetu.

2. Nadzor diferenčnega tlaka na oljnem filtru

Zamašen oljni filter izčrpava ležaje. Večina kompresorskih paketov spremlja samo končni izpustni tlak. Ampak dobro določenovijačni zračni kompresormora imeti stikalo delta-P čez oljni filter. Ko razlika v tlaku preseže 2,5 bara, mora krmilnik označiti servisno opozorilo, preden se odpre obvodni ventil in začne krožiti nefiltrirano olje. To je poceni dodatek, ki se povrne v enem izognjenem remontu.

3. Fazna zaščita in preverjanje vrtenja

Videl sem poškodbe pri obratni rotaciji v Indoneziji, Nigeriji in Braziliji – vedno po ponovnem priklopu napajanja na mestu. Pravilno konfiguriran vijačni kompresor mora vključevati rele za zaporedje faz, ki fizično prepreči zagon, če je vrtenje nepravilno. To ni neobvezno; je temeljna plast, ki jo je treba navesti v vsakem naročilu.

Za delovanje pri nizkem tlaku ponuja zračni kompresor z dvema režema in temi tremi zaščitami najboljše ravnotežje med zanesljivostjo in varnostjo. Ne sprejmite paketa, ki nima ožičene toplotne in fazne zaščite, ne glede na cenovno ugodnost.

Srednjetlačno območje (15–40 barov / 220–580 psi) – Upravljanje toplotnih kaskad v batnih kompresorjih

Takoj ko presežete 15 barov, se trg preusmeri k večstopenjskim batnim kompresorjem. Varnostni izziv tukaj ni samo zadrževanje tlaka – je upravljanje toplotnega gradienta.

Pred nekaj leti sem preiskoval požar v tovarni predoblik PET v Indiji. Dvostopenjski batni kompresor je imel zamašen hladilnik polnilnega zraka. Temperatura izpusta druge stopnje se je dvignila na 230 °C, kar je povzročilo vžig ogljikovih usedlin v izpustnem ventilu. Plamen je švignil nazaj v ohišje motorja.

Preiskava je pokazala, da je kompresor spremljal le končno temperaturo izpusta. Vmesna stopnja ni imela samostojne zaščite.

Za srednjetlačne batne enote priporočam tri varnostne plasti, o katerih se ni mogoče pogajati:

•  Neodvisno spremljanje temperature na vsaki stopnji stiskanja.Vsak izpust jeklenke mora imeti lasten termočlen in PLC mora sprožiti zaustavitev, če katera koli stopnja preseže načrtovano mejo - ne samo končni izhod.
• Mehanski varnostni ventili s kontrolnimi indikatorji.Pri visokotlačnih storitvah se varnostni ventili lahko dvignejo in ponovno namestijo, vendar se ne zaprejo popolnoma, kar povzroči mikro puščanje. Določite ventile z dvižno ročico in vizualnim indikatorjem, da lahko operaterji potrdijo, ali je ventil popustil. To je še posebej pomembno na oddaljenih ali nenadzorovanih mestih.
• Avtomatizirani odvodi kondenzata z ročno podporo.Vlagi je pri srednjetlačnem stiskanju neizogibno. Samodejni odtoki odpovedo—Videl sem, da so solenoidne tuljave pregorele v vlažnem okolju. Vsako samodejno praznjenje mora imeti ročni izolacijski in izpustni ventil s pisnim postopkom za tedensko ročno preverjanje.

Razpon visokega tlaka (nad 40 barov / 580 psi) — standard API kot vaša osnova

Za aplikacije, ki presegajo 40 barov – bencinske črpalke, testiranje cevovodov ali visokotlačno dvigovanje dušika – se varnostna konfiguracija premakne z najboljše prakse na inženirske kode. V tej areni se vijačni zračni kompresor redko uporablja; prevzamejo batne ali membranske enote. Vendar se varnostna načela prekrivajo.

Na podlagi zahtev API 618 (batni kompresorji) in ASME B31.3 za cevovode mora vsak visokotlačni paket vsebovati:

1. Dvojna zaščita pred nadtlakom v seriji.En sam razbremenilni ventil ne zadošča. Konfiguracija mora vključevati primarni razbremenilni ventil, nastavljen na 5 % nad delovnim tlakom, in sekundarni ventil, nastavljen na 8 %, ki izpušča v varen prezračevalni zbiralnik. Ta redundanca je preprečila katastrofalne razpoke v dveh obratih, s katerimi sem delal v Združenih državah.

2. Nadzor vibracij in padcev palic.Visokotlačni batni kompresorji doživljajo znatne mehanske obremenitve. Toplo priporočam

•  Bližinske sonde na vsakem vodilu križne glave za zaznavanje obrabe kolesnega obroča
•  Pretvorniki vibracij na vsaki glavi valja, z logiko izklopa, če hitrost preseže 25 mm/s

3. Tlak olja v ohišju motorja z nizkim izklopom.Pri visokotlačnem servisu tlak olja vzdržuje ležaje in upravlja tudi razbremenilnike za nadzor zmogljivosti. Stikalo za nizek pritisk olja, ki takoj izklopi gonilnik, je obvezno - ne opozorilna lučka, ampak fizični izklopni rele.

Centrifugalni kompresorji – Prenapetostna zaščita je zaščita osebja

Centrifugalni kompresorji delujejo pri zelo visokih vrtljajih, pogosto z velikimi tekači. Najnevarnejši varnostni dogodek ni nadtlak – je val.

Ko centrifugalni kompresor udari, se lahko rotor v milisekundah aksialno premakne za nekaj milimetrov. Posledične vibracije lahko počijo odvodno cev. Videl sem skokovit dogodek v evropski kemični tovarni, ki je strigel 10-palčno prirobnico iz nerjavečega jekla.

Za centrifugalne enote se o teh varnostnih funkcijah ni mogoče pogajati:

•  Protiprenapetostni nadzor z namenskimi hitro delujočimi izpihovalnimi ventili.Odzivni čas ventila mora biti pod 1 sekundo. Pri določanju zahtevajte dobavitelja za poročilo o preskusu odziva na korak ventila. Če tega ne morejo zagotoviti, imejte to za rdečo zastavo.
•  Nadzor osnega položaja (obraba potisnih ležajev).Vgraditi je treba dve neodvisni bližinski sondi, ki merita premik gredi. Če aksialni premik preseže 0,3 mm (odvisno od izvedbe rotorja), mora sistem sprožiti nadzorovano zaustavitev, preden potisni ležaji odpovejo.
• Suha plinska tesnila z nadzorom pretoka ventilov.Za aplikacije z nevarnimi plini so standardna tandemska suha plinska tesnila. Toda resnična varnost je v merilniku pretoka odprtine za puščanje. Postopno povečevanje pretoka zračnika kaže na poslabšanje tesnjenja in zagotavlja tedne zgodnjega opozorila – če je nadzor nameščen in spremlja trend.

Tri univerzalna varnostna pravila — ne glede na to, kateri tip kompresorja izberete

Na vseh mestih, ki sem jih obiskal po vsem svetu – ne glede na to, ali gre za vijačni zračni kompresor v avstralskem rudniku, batni kompresor v ruski plinski napravi ali centrifugalno enoto v nemški rafineriji – veljajo ta tri pravila:

1.  Ročni izolacijski ventili na izpustu kompresorja.Elektronske zaustavitve lahko odpovejo. Fizični krogelni ventil ali zaporni ventil na izpustni prirobnici omogoča operaterjem, da v nujnih primerih izolirajo kompresor od sistema, tudi če se krmilni sistem ne odziva.
2. Nadzorno steklo na mazanih sistemih.Pri z oljem prepojenih vijačnih kompresorjih je kontrolno steklo povratnega voda za olje preprosta, spregledana varnostna naprava. Če med obremenjenim delovanjem ne vidite, da olje teče, je cev za čiščenje olja blokirana. Brez te vizualne potrditve bo kompresor postopoma izgubljal olje, kar bo povzročilo izčrpanost ležajev. Priporočam, da na vsakem vijačnem zračnem kompresorju, napolnjenem z oljem, določite kontrolno steklo kot standardno postavko.
3.  Zapisi kalibracije za vsak senzor tlaka in temperature.Tega ne morem dovolj poudariti. Senzor, ki odčita 5 °C nizko, bo premagal vašo celotno varnostno konfiguracijo. Zagotovite, da vaš dobavitelj zagotovi tovarniške kalibracijske certifikate, ki so sledljivi mednarodnim standardom (ISO 17025). Poleg tega načrtujte letno ponovno kalibracijo – to je najbolj stroškovno učinkovita varnostna naložba, ki jo lahko naredite.

Sprejemanje končne izbire – matrika odločitev, ki temelji na vaši dolžnosti

Če ste v fazi načrtovanja nove kompresorske postaje, je tukaj poenostavljen okvir, ki ga delim s strankami med ocenjevanjem lokacije:

Zakaj je to pomembno — poleg skladnosti

Delal sem na kompresorskih sistemih na šestih celinah. Najuspešnejši operaterji varnostne konfiguracije ne vidijo kot stroškovno postavko. Na to gledajo kot na zavarovanje, ki se obrestuje v času delovanja, predvidljivosti vzdrževanja in zaupanju osebja.

Pravilno konfiguriran vijačni zračni kompresor z ustrezno toplotno in filtrsko zaščito bo preživel tri do pet let dlje od slabo konfigurirane enote, s 40 % manj nenačrtovanimi zaustavitvami. Dobro opremljen batni kompresor vas bo opozoril na okvaro hladilnika polnilnega zraka tedne preden postane nevarnost požara. Centrifugalna enota, zaščitena pred prenapetostjo, bo vaše cevovode ohranila nedotaknjene za celotno 20-letno življenjsko dobo
